8/21 今日は細かくご紹介

ちょうど私が作業することがあったので
撮影しながら進めていきました。


この2人が

47

56

何やってんだこいつ ちゃっちゃと進めろよ
的な目で見てる気もしますが、そこは無視しておきましょう 笑

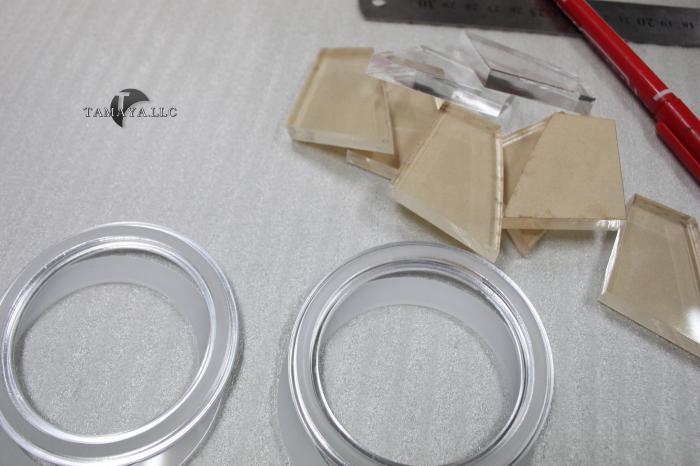

まずはアクリルの切り出しですね。
ここはおおよそが私の仕事です。


113

イラストレーターを使うのですが
球屋の中では私が一番使えるので、半強制です。

山本には期待していますが
まぁまだ先になるでしょうね。

田中は・・・・・・笑 (PC苦手みたいです)

それぞれ適材適所があるので良しとしましょう。

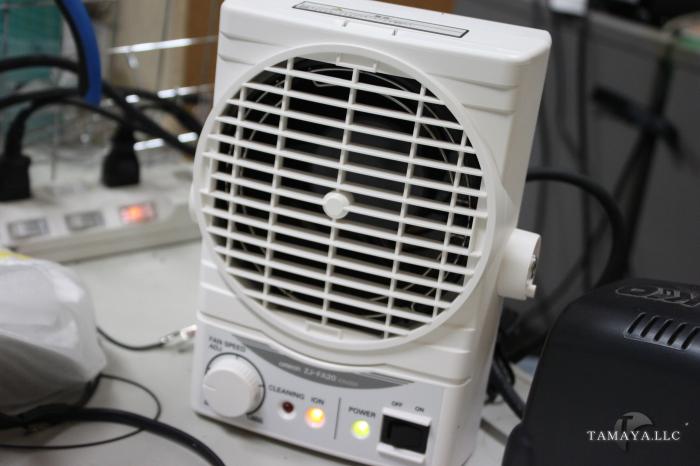

そしてアクリル加工(LEDのためだけど)でかかせないのがこいつ。

212


イオナイザーってやつです。
電子部品を扱ううえで必須ですね。


静電気をすっ飛ばしてくれる優れものなんですが
これが高いの何の。 人数増えると台数も増える 仕方ないことです。

いい方は田中に譲りましたので、写真は安いほうです(私のです)

球屋では製作中、組み上げる前、出荷前など
かなりの頻度で活躍しています♪


さ、進めましょう


今日はV36へのSEリング設置作業を行いました。

普通に付けても全然問題はないのですが
大体この方法でやるようにしていますって作業をご紹介。

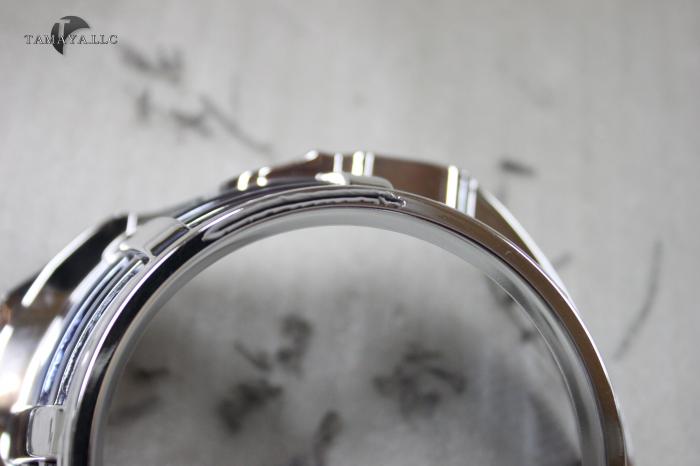

まずはここのラインをカットしていきます。

67

もし同じ方法でやってみようと思われた方は
もう少し内側を切られたほうが良いです。

私は何十台もやってきてるので感覚で狙えますが
切りすぎるとアウトですので余裕を持って

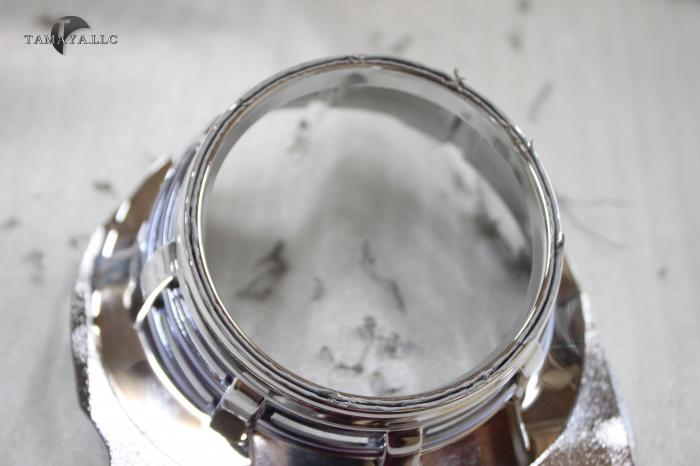

ぐるりと1周します。

75

ここではキレイに切ろうというよりも
外にはみ出ないように、というのを一番に意識。

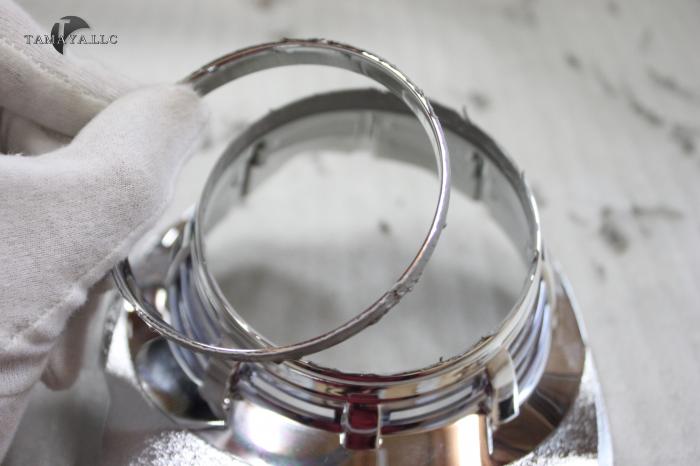

そうすればこのようにポコっと外れます。

84


そして、ここからキレイにしていきます。


何を目安にするかというと
SEリング(デザインリングも同じ)のアクリル部分を先に組み立てておき
プロジェクターのカバー内に、拡散プレート部分まで埋め込んでしまおうって考えです。


変に突出しないでいいところは、突出させたくないので
いまはこの方法ができる構造であればやるようにしています。

これをしない、できないパターンってのもあるのですが
説明が長いのではしょりますm(_ _)m


アクリルをあてては削り、の繰り返しですので
根気よくいきましょう。

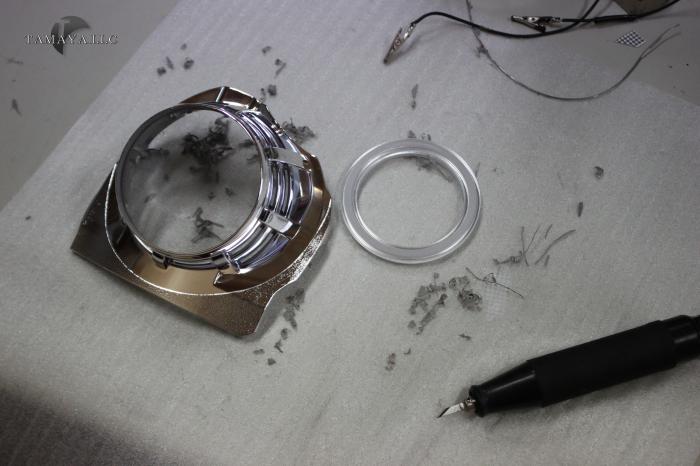

目安にはならないと思いますが
これぐらいの量をカットしています。

92

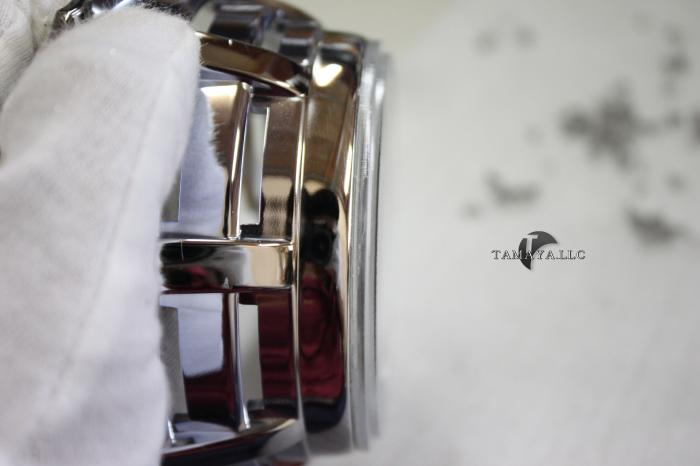

キレイにカットできれば
このようにパコっとはめ込むことができます。

そのため、切りすぎはアウトということなんです。

あまりに隙間があると下手くそに見えますしね^^;


103

慎重に慎重に、それだけ意識しておきましょう。
何分かかってもいいと思います。

私の場合、この作業を左右して 20分ぐらいです。
早いのか遅いのか分かりませんが ( ´_ゝ`)プッ

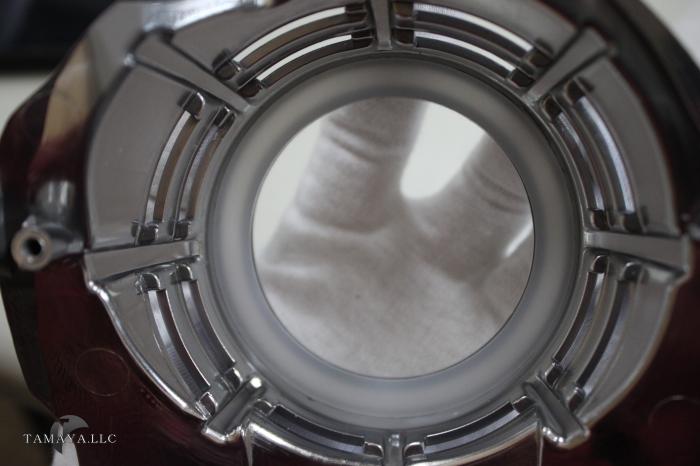

裏から見るとこんな感じ。

隙間無くはまってるのが分かると思います。

 114

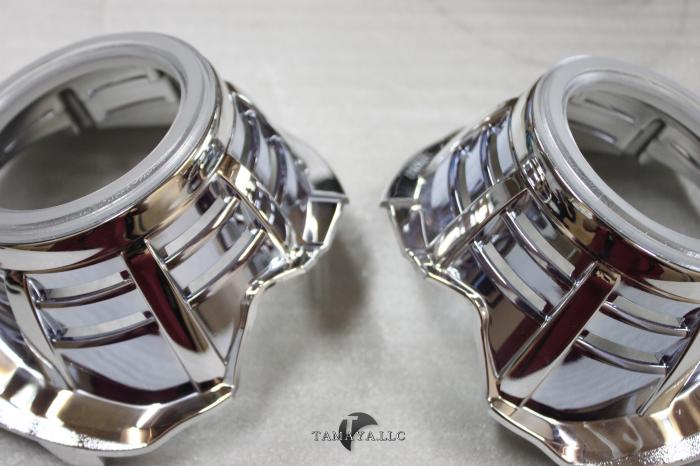

おおよその全体像はこんな感じ

122

アクリルを積層させてるのでよく分かりませんね(´Д`;)

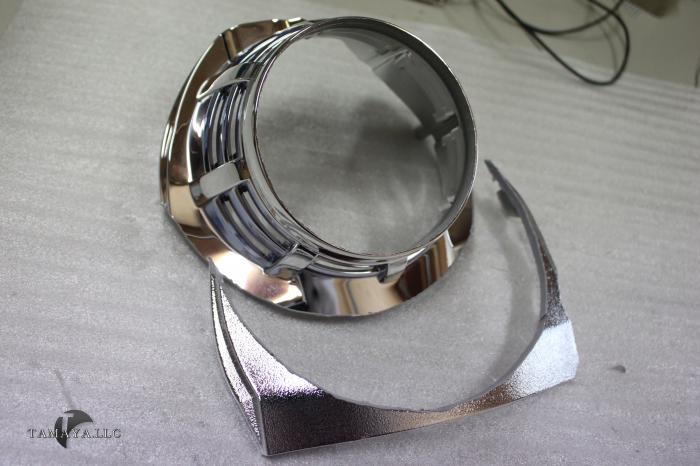

ついでなんで、先日書きましたV36のエラってやつがこいつです。


132


ここは基本的にはカットするようにしています。

物によってはしない場合もありますが、まぁ・・・色々です。

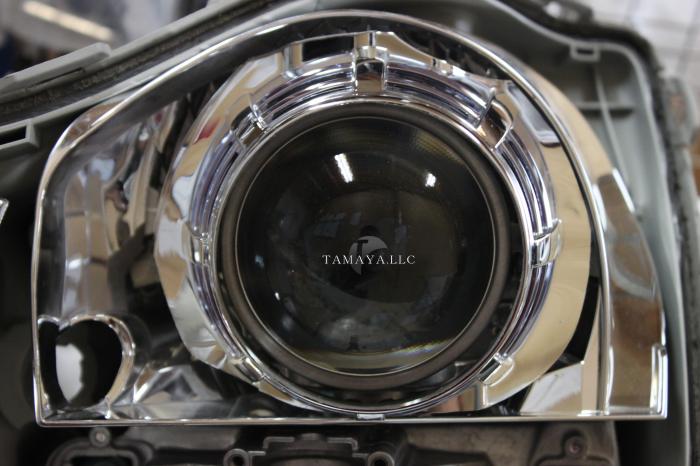

そして場所に合わせてカットしていきます。

固定してないので傾いてますがこんな感じです。

インナーとの干渉や、レンズとの干渉も考えながら移植しないといけないので
結構にやること多いんです(*´∀`;)

後でインナーの干渉なども合わせないといけないので
先に移植してしまった方が段取り良しです。


142


今日はなかなか充実した内容になったのではないでしょうか♪

2人の視線は・・・笑

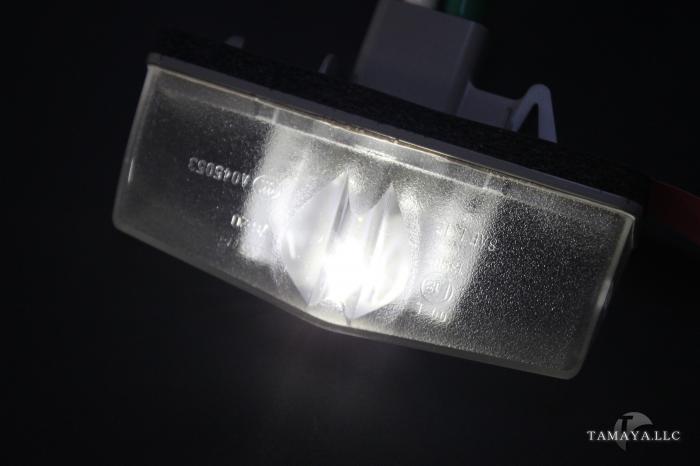

あぁ あと60ハリアー(現行)のライセンスランプも入荷したので
また作業を進めていこうと思います。

38

画像では分かりませんが
純正だと黄ばんだ白なので、真っ白に変えて、光量もアップさせて
取り付けはワンタッチ交換。 お手軽でナイスなものに仕上げます(v^ー°)

こちらはトヨタから新品を取り寄せて、加工しての販売も可能ですので
お気軽にご連絡くださいねヽ(*´∀`)ノ




では ばいちゃ (。・∀・)ノ





————————————————————————————————–
